AT-03校准器

at-03

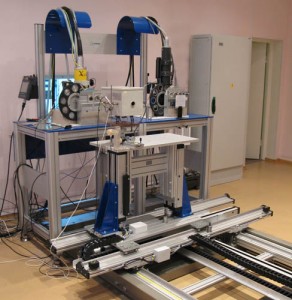

AT-03自动校准器用于辐射剂量率仪和辐射剂量仪的校准。

描述

操作原理

本校准器能够通过定位系统自动设定被校准设备距X射线发生器的位置和距离。

校准台与计算机相连,能够通过激光定位系统精确定位。

用户可以使用专用软件对整个设备进行操作。另外校准器还配有图像记录装置,可以实现远程操作。



应用

X射线测量设备计量与校准:

  • X射线测量和校准
  • 计量实验室对检测设备进行校准
  • 标准计量学实验室(SSDL)



特点

  • 精确定位被测量仪器和设备
  • 使用数字舵机对X,Y,Z三个方向的位置进行控制
  • 使用激光测距仪对中仪器
  • X射线发生器与设备联动
  • 支持自动和手动定位
  • 使用图像记录器实时查看被测设备测量值
  • 带有位移过量保护装置
  • 带有保护电路和保险丝,防止电力系统故障
  • 可以安装一到两个X射线发生器



应用领域

  • 电离辐射计量学

技术参数

定位器移动距离:

平行于辐射发生器(X轴):0-2300mm

垂直于辐射发生器

水平(Y轴):0-1120mm

垂直(Z轴):0-200mm

旋转角度:360°,每15°一阶

辐射发生器高度:1200-1300mm

位移相对误差:

平行于辐射发生器(X轴):≤0.02%

垂直于辐射发生器(Y轴):≤0.05%

定位器位置再现性:

平行于辐射发生器(X轴):≤0.02mm

垂直于辐射发生器

水平(Y轴):≤0.05mm

垂直(Z轴):≤0.05mm

最小移动距离

平行于辐射发生器(X轴):≤0.005mm

垂直于辐射发生器

水平(Y轴):≤0.01mm

垂直(Z轴):≤0.01mm

开机预热时间:≤1min

连续操作时间:≥24h

电源:230±23V,50±1Hz

功率:≤1000VA

操作温度:+15℃到+25℃

相对湿度:≤80%

尺寸:

定位器机械系统:3850x2030x207mm

控制系统:800x430x2000mm

控制面板:220x176x95mm

激光单元:1120x420x230mm

重量:

定位器机械系统:430kg

控制系统:130kg

控制面板:1kg

激光单元:20kg

附件和工具:75kg

配件

定位器系统:

定位器机械系统,包括底盘、移动平台、升降平台、辐射发生器

控制单元

控制面板

警报器

按键

不间断电源

电缆

电源线

激光系统:

激光发生器

电源

电缆

图像记录系统:

录像机(带电源)

图像监视器(带电源)

移动图像监视器(带电源)

电缆

手柄

图像记录器支架

延长电缆

附件和工具

固定零件

系统备件

操作说明

技术支持

可下载宣传册
