UDG-AT110校准器

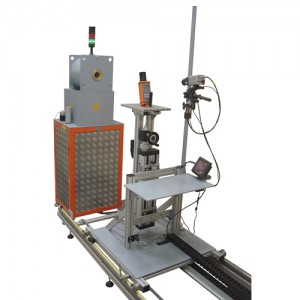

at110_mainphoto

AT110校准器用于伽马辐射检测设备的计量与校准。


描述

操作原理

伽马射线发生器使用137Cs作为放射源。

整套系统由伽马射线发生器和线性定位平台组成。系统通过使用不同放射性活度的137Cs以及调整仪器与放射源的距离来获得不同的剂量率。距离可以通过移动线性定位平台调整,放射性活度可以通过改变伽马射线发生器的发射直径调整。

整套校准系统可以通过软件进行精确控制。



应用

γ射线测量设备计量与校准:

l  γ射线测量和校准

l  计量实验室对检测设备进行校准

l  标准计量学实验室(SSDL



特点

l  最多可以装入5个伽马放射源

l  可以通过软件控制整个系统

l  自动或手动定位

l  辐射发生器和定位器平台位置可调

l  使用激光测距仪对中仪器

l  使用图像记录器实时查看被测设备测量值

l  带有放射源位移过量保护装置

l  声音和灯光报警功能

l  连续监测环境辐射值

l  定位器平台位移过量保护装置

l  不间断电源

l  使用特殊容器和配件移动放射源



应用领域

l  电离辐射计量学

技术参数

伽马放射源及其最大活度:137Cs1.3x1012Bq35Ci

比释动能范围:0.25uGy/h - 350mGy/h

瞄准单元:φ60mm90mm,长度150mm

辐射发生器高度:1500±30mm

放射源位置精度:±1mm

放射源放置时间:<15s

存储时放射源的本底辐射:0.50uSv/h

基本误差:±4-7%

操作距离:0.5-8m

水平位置再现性:<0.5mm

定位器最小移动距离:0.1mm

定位器绝对误差:≤0.002R

定位器速度:0.9mm/s26cm/s

定位器移动范围:

垂直于地面:12501550mm

水平:

平行于辐射发生器(Y轴):±50mm

垂直于辐射发生器(Z轴):±140mm

旋转:360°,每15°一阶

可拆卸部件重量:

在定位器托盘上的部件:35kg

在定位器平台上的部件:75kg

开机预热时间:≤1min

连续操作时间:≥24h

电源:230±23V50±1Hz

功率:<600VA

操作温度:+15℃到+25

相对湿度:80%

尺寸:

辐射发生器:640x640x1700mm

底座:8000x860x200mm

定位器平台:910x855x1820mm

定位器托盘:270x330mm

工作台:3500x1500mm

重量:

辐射发生器:735kg

底座:135kg

定位器平台:70kg

放射源保存装置:100kg

工作台:150kg

配件

远程控制辐射发生器

辐射发生器

辐射发生器控制单元

辐射发生器控制面板

电缆和配件

校准工作台

底座

定位器平台

图像记录系统

激光定位器

旋转马达

可安装配件

工作环境控制系统

电缆

警报和保护系统

辐射检测仪系统

附件和工具

系统备件

操作说明

校准步骤

可选标准辐射检测仪AT5350/1(测量误差±3%
